寶雞凱澤金屬?gòu)囊韵露鄠€(gè)維度對純鈦靶材進行系統解析，涵蓋定義、生產工藝、執行標準、應用領域及選型建議：

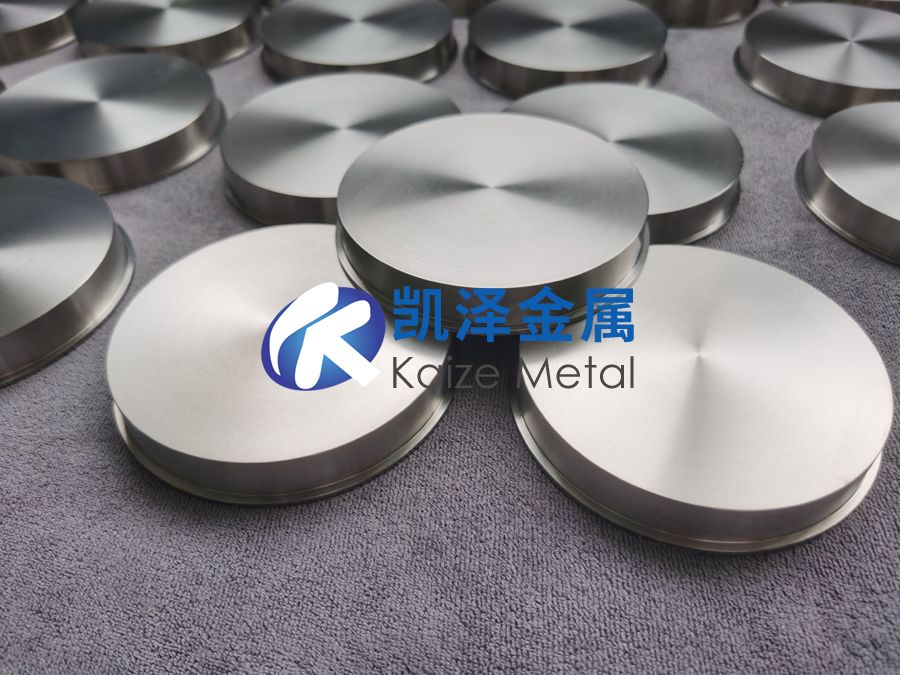

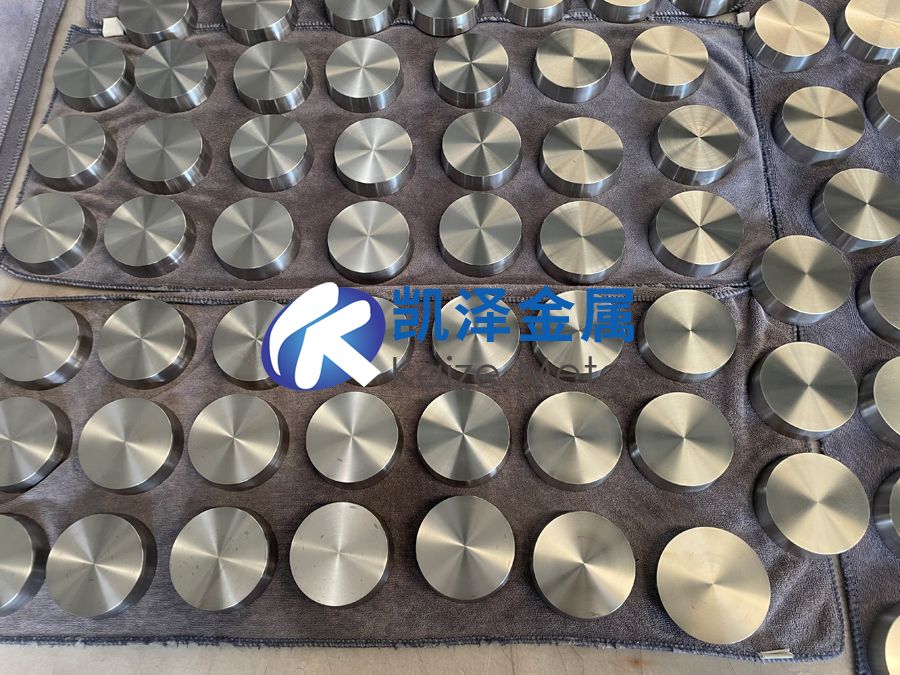

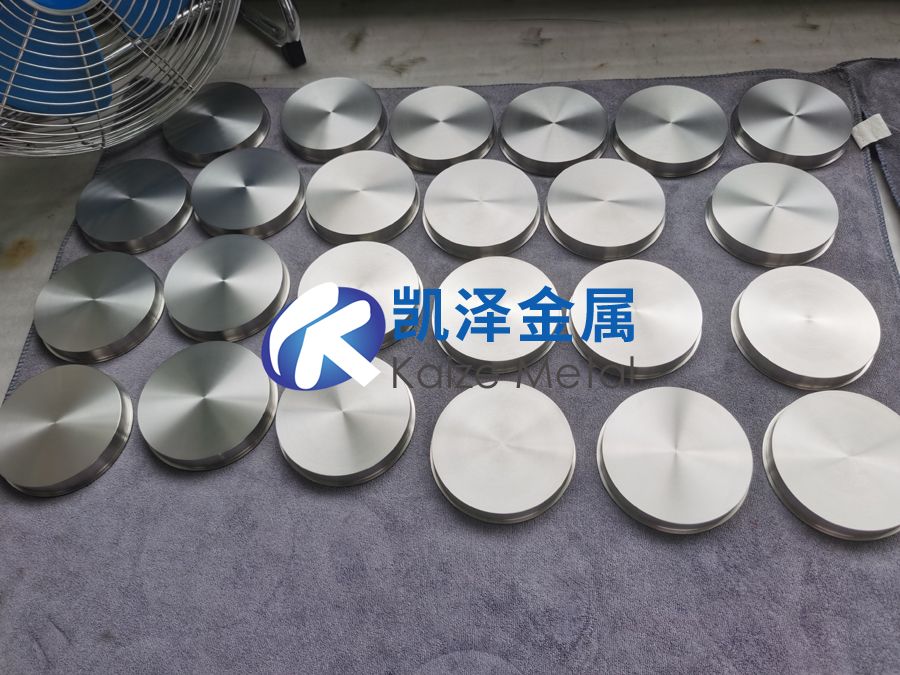

一、純鈦靶材定義與核心特性
| 維度 | 說明 |
| 定義 | 以純度≥99.9%的鈦金屬為原料，經熔煉、成型加工而成的平面或旋轉靶材，用于物理氣相沉積（PVD）。 |
| 與鈦合金靶區別 | 無添加Al、V等合金元素，保持鈦的本征特性（耐蝕、生物相容），但強度較低。 |
| 關鍵特性 | - 高純度（99.9%-99.9999%） |
| - 低氧含量（≤300ppm） |
| - 晶粒均勻（≤100μm） |
二、純鈦靶材生產工藝流程
| 工序 | 工藝細節 | 技術難點 |
| 原料提純 | 海綿鈦（Kroll法）→氫化脫氫（HDH）→電子束熔煉（EBM）→純度提升至5N級 | 氧、氮雜質控制（需真空度≤10?? Pa） |
| 成型加工 | 熱等靜壓（HIP，1200℃/100MPa）→多向鍛造→軋制→靶材密度≥4.5g/cm3 | 避免熱加工開裂（鈦導熱性差） |
| 熱處理 | 真空退火（750℃/2h）→晶粒細化至ASTM 5-7級，消除殘余應力 | 防止退火過程表面氧化（需充氬保護） |
| 精密加工 | CNC車削→鏡面拋光（Ra≤0.05μm）→超聲波清洗（去離子水+異丙醇） | 表面粗糙度控制（影響鍍膜均勻性） |
| 綁定焊接 | 釬焊（Cu或Ag基焊料）→背板（銅/鉬）結合強度≥50MPa（半導體級要求） | 界面熱膨脹系數匹配（鈦-CTE:8.6×10??/K） |
三、執行標準與質量要求
1、國際主流標準
| 標準類型 | 標準編號 | 關鍵指標 |
| 半導體級 | SEMI F104-0308 | 純度≥99.999%（5N），晶粒度≤50μm，表面粗糙度Ra≤0.1μm |
| 工業級 | ASTM F3049 | 純度≥99.9%（3N），氧≤500ppm，氫≤30ppm |
| 核工業級 | ASTM B811 | 氫含量≤0.015%，輻照后尺寸變化率≤0.1% |
2、中國國家標準
| 標準類型 | 標準編號 | 適用范圍 |
| 通用級 | GB/T 38976-2020 | 純度≥99.95%，厚度公差±0.1mm，晶粒度≤100μm |
| 高純級 | YS/T 1497-2021 | 純度≥99.995%（4N5），金屬雜質總量≤50ppm |
| 醫療級 | YY/T 0605.9-2016 | 生物相容性（細胞毒性≤1級），表面溶出物符合ISO 10993 |
四、核心應用領域與技術需求
| 應用領域 | 典型應用 | 技術要求 |
| 半導體制造 | 銅互連阻擋層（Ti/TiN） | - 純度≥99.999% |
| - 晶粒尺寸≤30nm（3nm制程） |
| - 濺射速率穩定性±2% |
| 光學鍍膜 | AR/VR鏡片增透膜（TiO?） | - 膜厚均勻性±1%（Φ300mm靶） |
| - 折射率可調（2.0-2.7） |
| 生物醫療 | 骨科植入物表面涂層 | - 生物相容性認證（FDA/CE） |
| - 表面孔隙率10-50μm（促進骨整合） |
| 裝飾鍍層 | 智能手表TiN金色鍍層 | - 色彩一致性（ΔE≤0.5） |
| - 耐磨性≥8H鉛筆硬度 |
| 新能源 | 固態電池集流體界面層 | - 超薄鍍層（≤20nm） |
| - 鋰離子遷移數≥0.6 |
五、選材注意事項
| 選型維度 | 選型建議 |
| 純度選擇 | - 半導體：≥5N（99.999%） |
| - 光學/醫療：≥4N5（99.995%） |
| - 工業：≥3N（99.9%） |
| 尺寸匹配 | - 靶材直徑需大于基板20%（避免邊緣效應） |
| - 厚度公差控制±0.05mm（旋轉靶關鍵） |
| 背板設計 | - 高溫應用選鉬背板（CTE 5.2×10??/K） |
| - 低成本場景選銅背板（需鍍鎳防擴散） |
| 供應商評估 | - 查驗熔煉爐次報告（同一批次純度波動≤0.001%） |
| - 要求提供濺射測試數據（膜層電阻/附著力） |
六、市場現狀與未來趨勢
1、競爭格局
| 廠商類型 | 代表企業 | 技術優勢 |
| 國際龍頭 | 霍尼韋爾（美）、東曹（日） | 12英寸靶材市占率＞80%，掌握EBCHM熔煉專利 |
| 國內突破 | 江豐電子、有研新材 | 7nm節點靶材量產，成本比進口低30% |
2、技術挑戰
大尺寸靶材：18英寸靶晶粒均勻性控制（≤±5%）
超高純度：6N級（99.9999%）鈦的工業化提純（雜質≤0.1ppm）
成本控制：電子束熔煉能耗＞5000kWh/噸，需開發新型電解法
3、新興方向
復合結構靶：鈦/鉭雙層靶（DRAM存儲電極）
柔性濺射：可彎曲鈦靶（厚度≤0.2mm）用于卷對卷鍍膜
再生循環：廢靶回收再利用率＞95%（減少海綿鈦依賴）
七、典型問題與解決方案
| 常見問題 | 原因分析 | 解決方案 |
| 鍍膜顆粒缺陷 | 靶材微孔/夾雜物 | 熔煉時增加EBM掃描次數（≥3次精煉） |
| 濺射速率不均 | 晶粒尺寸梯度分布 | 優化鍛造比（≥4:1），β退火工藝調整 |
| 背板脫焊 | 熱應力失配（鈦-CTE＞銅） | 改用鉬背板+梯度焊料（Cu/Mo/Cu夾層） |
總結：純鈦靶材應用決策樹
確定應用場景→ 半導體/光學/醫療/工業
匹配純度等級→ 3N/4N5/5N/6N
選擇加工工藝→ 熔煉方式（EBM/VAR）、綁定技術
驗證性能指標→ 濺射測試（速率/均勻性）、第三方認證
評估供應鏈→ 熔煉批次一致性、交貨周期、技術支持
通過系統化選型與工藝優化，純鈦靶材可充分發揮其高純度、耐腐蝕及生物相容性優勢，滿足高端制造領域嚴苛需求。
